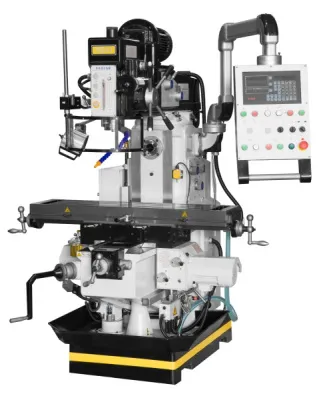

Универсально-фрезерный станок Stalex X6326B
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности:
o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм
o Усиленные упорные подшипники шпинделя
o Автоматический ход пиноли
o Режим резьбонарезания
o Правое и левое вращение шпинделя
o Цифровая индикация перемещения по оси X, Y, Z
o Наклон головки на угол ± 45° влево/вправо
o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
Устройство цифровой индикации X POS DRO 3:
X POS DRO 3
Количество осей
3
Цена деления
0,005 мм
Количество знаков
8
Быстродействие
60 м/мин
Погрешность дискретности
±1 знак
Напряжение питания
93-250 В
Комплект поставки*
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
Особенности:
o Вертикальный и горизонтальный шпинделиo Макс. радиальное биение переднего конца шпинделя – 0,01 мм
o Усиленные упорные подшипники шпинделя
o Автоматический ход пиноли
o Режим резьбонарезания
o Правое и левое вращение шпинделя
o Цифровая индикация перемещения по оси X, Y, Z
o Наклон головки на угол ± 45° влево/вправо
o Точная регулировка подачи по оси Z
o Автоматическая подача по оси X, Y, Z
o Встроенное устройство подвода СОЖ и поддон для сбора стружки
o Лампа освещения
Устройство цифровой индикации X POS DRO 3:
X POS DRO 3
Количество осей
3
Цена деления
0,005 мм
Количество знаков
8
Быстродействие
60 м/мин
Погрешность дискретности
±1 знак
Напряжение питания
93-250 В
Комплект поставки*
1) Сверлильный патрон 16 мм
2) Оправка сверлильного патрона
3) УЦИ по 3-м осям
4) Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
5) Оправка торцевой фрезы ISO40/ 32 мм
6) Цанговый патрон ISO40 с набором из 8 цанг 4, 5, 6, 8, 10, 12, 14, 16 мм
7) Клин сверлильного патрона
8) Ключ 21/24
9) Зажимная тяга, 2 шт.
10) Оправка для горизонтального фрезерования,2 шт.
11) Лампа местного освещения
12) Система подвода СОЖ
13) Инструкция по эксплуатации
14) Сертификат точности
15) Упаковочный лист
* Производитель оставляет за собой право вносить изменения в конструкцию станка и его комплектацию без предварительного уведомления потребителя
Характеристики
Stalex X6326B
Макс. диаметр сверления(чугун)
40 (автоподача 16) мм
Макс. диаметр торцевого фрезерования
125 мм
Макс. диаметр концевого фрезерования
25 мм
Макс. диаметр резьбонарезания
М16
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12
67-2010 об/мин
Конус шпинделя
ISO40 DIN 2080
Ход пиноли шпинделя
120 мм
Автоматическая подача пиноли
0,1/0,15/0,3 мм/об
Диапазон наклона головки
±45
Расстояние шпиндель-стойка
200-550 мм
Расстояние шпиндель-стол
80-420 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12
40-1300 об/мин
Конус шпинделя
ISO40 DIN 2080
Расстояние шпиндель-стол
0-340 мм
ФРЕЗЕРНЫЙ СТОЛ
Размер стола
1120х260 мм
Ход стола по оси Х x Y
600х300 мм
Диапазон подач
24-402 мм/мин
Т-образные пазы, 3
14 мм
Напряжение питания
380 В
Выходная мощность, вертик./горизонт., S1 100
1,5/2,2 кВт
Потребляемая мощность, вертик./горизонт., S6 40%
2,2 кВт
Габаритные размеры
1580 1450 2150 мм
Масса
1480 кг
